Odzyskujemy dane z macierzy RAID 5 po awariach dysków, uszkodzeniach struktury RAID, błędach kontrolera oraz nieudanych próbach odbudowy (rebuild). RAID 5 jest jedną z najczęściej stosowanych konfiguracji w serwerach i systemach NAS, ponieważ zapewnia równowagę między wydajnością a częściową redundancją danych.

W praktyce jednak RAID 5 nie jest systemem w pełni bezpiecznym. Wystarczy jedna dodatkowa awaria lub błąd w odbudowie, aby utracić dostęp do całej macierzy.

JAK DZIAŁA RAID 5 I GDZIE POJAWIA SIĘ RYZYKO

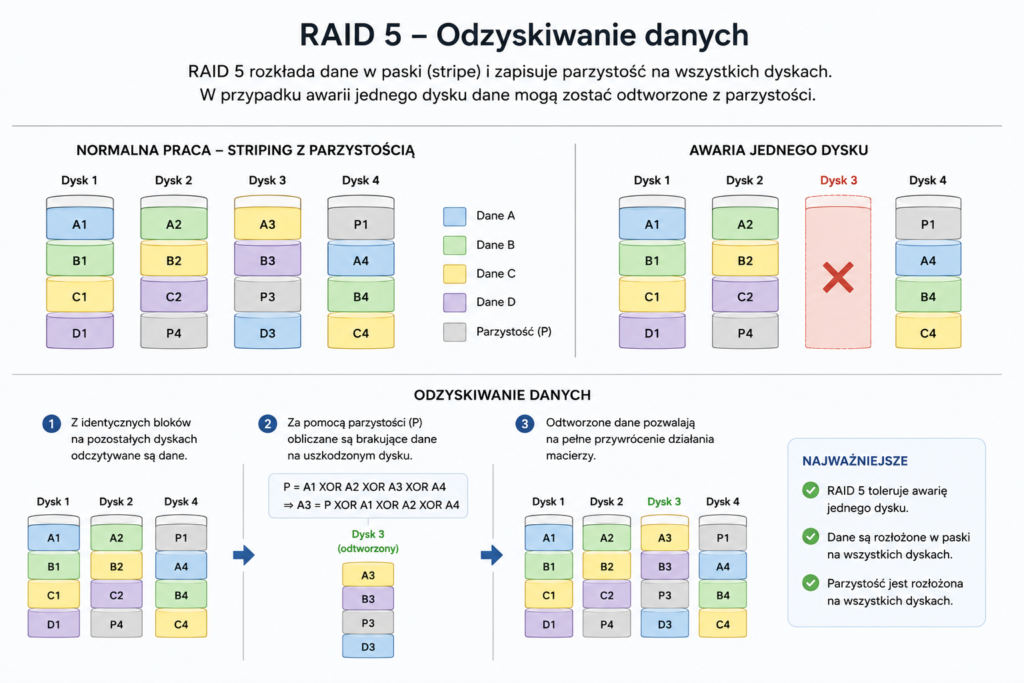

RAID 5 zapisuje dane w blokach (stripes), a każdy zestaw bloków ma odpowiadający blok parzystości (parity). Parzystość nie jest przypisana do jednego dysku, ale rotuje pomiędzy wszystkimi dyskami w macierzy, co równoważy obciążenie i zwiększa wydajność zapisu. Pozwala na przetrwanie awarii jednego dysku. Dane są rozłożone równomiernie na wszystkich nośnikach, a informacja o parzystości umożliwia ich częściową rekonstrukcję.

Problem zaczyna się wtedy, gdy:

• dochodzi do awarii więcej niż jednego dysku
• zostaje uruchomiony nieudany rebuild macierzy
• dyski zostają podłączone w błędnej kolejności
• kontroler RAID traci konfigurację lub ulega uszkodzeniu
• dochodzi do błędów metadanych lub systemu plików

W takich przypadkach macierz przestaje być logicznie spójna i system traci dostęp do danych.

OBJAWY AWARII RAID 5

Awaria RAID 5 zazwyczaj objawia się nagłą utratą dostępu do danych. System przestaje widzieć wolumin lub zgłasza jego uszkodzenie.

Najczęstsze objawy:

• status „degraded” lub „failed array”
• brak możliwości montowania woluminu
• komunikaty o błędach dysków
• widoczność tylko części macierzy
• propozycja inicjalizacji RAID

W tym momencie każda dalsza operacja może pogorszyć sytuację i zmniejszyć szansę na odzyskanie danych.

ODZYSKIWANIE DANYCH RAID 5

Odzyskiwanie danych z RAID 5 nie polega na „naprawie” macierzy, ale na jej rekonstrukcji poza systemem produkcyjnym. Każdy dysk jest zabezpieczany w trybie tylko do odczytu, aby uniknąć dalszych uszkodzeń.

Proces obejmuje:

• analizę struktury RAID i układu parzystości
• rekonstrukcję konfiguracji macierzy
• odtworzenie systemu plików
• ekstrakcję danych użytkownika

W przypadku RAID 5 krytyczne znaczenie mają również metadane macierzy, które przechowują informacje o układzie dysków, kolejności stripe’ów oraz konfiguracji parzystości. Ich uszkodzenie powoduje, że system nie jest w stanie poprawnie zrekonstruować struktury RAID, mimo że same dyski fizycznie mogą być sprawne.

Każdy przypadek wymaga indywidualnej analizy, ponieważ różni się konfiguracja, liczba dysków i typ uszkodzenia.

NAJTRUDNIEJSZE PRZYPADKI RAID 5

Najbardziej skomplikowane sytuacje występują wtedy, gdy dochodzi do kilku awarii jednocześnie lub błędów podczas odbudowy.

Typowe trudne scenariusze:

• jednoczesna awaria dwóch dysków
• nieudany rebuild, który nadpisuje parzystość
• uszkodzenie kontrolera RAID
• błędy metadanych i struktury logicznej

W takich przypadkach standardowe narzędzia systemowe nie są w stanie odtworzyć danych i konieczna jest ręczna rekonstrukcja macierzy.

NAJCZĘSTSZE PRZYCZYNY AWARII RAID 5

Do utraty danych w RAID 5 najczęściej dochodzi w wyniku:

• awarii jednego lub kilku dysków
• nieudanego procesu odbudowy macierzy
• błędnej kolejności podłączenia dysków
• przerwy w zasilaniu
• uszkodzenia kontrolera RAID
• błędów systemu plików
• błędnej konfiguracji macierzy

Często problem nie wynika z samej awarii, ale z działań podjętych po jej wystąpieniu.

CZEGO NIE ROBIĆ PO AWARII RAID 5

Po awarii RAID 5 kluczowe jest unikanie jakiejkolwiek ingerencji w strukturę macierzy. Szczególnie niebezpieczne jest:

• uruchamianie odbudowy (rebuild)
• inicjalizacja macierzy
• formatowanie woluminu
• zmiana kolejności dysków
• reset kontrolera RAID

Podczas procesu rebuild system próbuje odtworzyć brakujące dane na podstawie pozostałych dysków i bloków parzystości. Jeśli jednak w trakcie odbudowy jeden z dysków zacznie generować błędy lub zostanie błędnie zidentyfikowana kolejność dysków, proces może nadpisać oryginalne dane i doprowadzić do trwałej utraty spójności macierzy.

Każda z tych operacji może nadpisać dane i znacząco zmniejszyć szanse na ich odzyskanie.

Najbezpieczniejsze jest pozostawienie macierzy w stanie awarii do czasu analizy.

SKUTECZNOŚĆ ODZYSKIWANIA RAID 5

Odzyskanie danych z macierzy RAID 5 jest często możliwe nawet po poważnych awariach, takich jak uszkodzenie dwóch dysków, awaria kontrolera RAID czy nieudany rebuild, który naruszył strukturę parzystości.

Skuteczność odzysku zależy głównie od dwóch czynników:

• czasu reakcji po awarii
• braku dalszej ingerencji w macierz (np. rebuild, inicjalizacja, format)

Im szybciej macierz zostanie zatrzymana, tym mniejsze ryzyko nadpisania danych i większa szansa na pełne odzyskanie informacji.

W praktyce RAID 5 jest bardzo wrażliwy na wszelkie zmiany po awarii, dlatego każda dodatkowa operacja może znacząco obniżyć skuteczność odzysku.

PRZYKŁAD REALNEGO ODZYSKIWANIA DANYCH RAID 5

Do naszego laboratorium trafiła macierz RAID 5 złożona z sześciu dysków o łącznej pojemności 24 TB, wykorzystywana w środowisku firmowym do przechowywania danych projektowych i kopii roboczych.

Awaria nastąpiła nagle – system przestał widzieć wolumin, a kontroler RAID zgłosił stan „degraded array”. Klient podjął próbę automatycznej odbudowy macierzy, co doprowadziło do dalszej degradacji struktury RAID i utraty spójności danych.

Po analizie okazało się, że:

• jeden z dysków uległ fizycznej awarii (bad sectors i błędy odczytu)
• drugi dysk był w stanie niestabilnym i generował błędy CRC
• podczas próby rebuild doszło do nadpisania części parzystości (RAID parity overwrite)

W efekcie macierz RAID 5 przestała być logicznie spójna i nie mogła zostać zamontowana w żadnym systemie operacyjnym.

ANALIZA I REKONSTRUKCJA RAID

Pierwszym krokiem było wykonanie pełnych obrazów sektorowych wszystkich dysków w trybie tylko do odczytu, aby uniknąć dalszych zmian w danych.

Następnie przeprowadzono analizę:

• układu stripe’ów i rozkładu parzystości
• potencjalnej kolejności dysków w macierzy
• fragmentów metadanych RAID
• niespójności powstałych po nieudanym rebuild

Na tej podstawie ręcznie odtworzono konfigurację RAID 5 poza oryginalnym kontrolerem.

PROBLEM KLUCZOWY W REKONSTRUKCJI

Największym wyzwaniem była częściowo nadpisana parzystość, która powstała w wyniku automatycznej odbudowy macierzy. W praktyce oznaczało to, że część danych została zastąpiona nowymi blokami parzystości, co zaburzyło integralność logiczną stripe’ów.

Wymagało to rekonstrukcji fragmentów danych na poziomie bloków oraz odtworzenia poprawnej sekwencji operacji RAID 5.

EFEKT ODZYSKIWANIA

Po zakończeniu procesu rekonstrukcji udało się odzyskać większość danych użytkownika, w tym:

• projekty graficzne i pliki CAD
• archiwa backupów roboczych
• bazy danych aplikacji wewnętrznych

Odzyskano około 92% danych, przy czym pozostałe uszkodzenia dotyczyły fragmentów, które zostały nadpisane podczas nieudanej odbudowy RAID.

WNIOSKI Z PRZYPADKU

Ten przypadek pokazuje, że największym zagrożeniem dla RAID 5 nie jest sama awaria dysków, ale nieprawidłowo przeprowadzony rebuild, który może nadpisać oryginalną strukturę parzystości.

W takich sytuacjach kluczowe jest zatrzymanie pracy macierzy natychmiast po wykryciu awarii i unikanie automatycznych procesów naprawczych.

PODSUMOWANIE

RAID 5 jest wydajną i popularną konfiguracją, ale jego odporność ma istotne ograniczenia. W przypadku awarii kluczowe znaczenie ma szybka reakcja i unikanie automatycznej odbudowy, która może doprowadzić do trwałej utraty danych.

FAQ – ODZYSKIWANIE DANYCH RAID 5

Czy dane z RAID 5 można odzyskać po awarii?
Tak, w wielu przypadkach odzyskanie danych z RAID 5 jest możliwe, nawet po awarii dwóch dysków lub nieudanym procesie odbudowy (rebuild). Kluczowe znaczenie ma stan pozostałych dysków oraz brak dalszej ingerencji w macierz.

Co najczęściej powoduje utratę danych w RAID 5?
Najczęstszymi przyczynami są awarie dysków, błędy podczas rebuild, uszkodzenie kontrolera RAID, przerwy w zasilaniu oraz błędy systemu plików. Często utrata danych następuje również w wyniku automatycznej odbudowy macierzy.

Czy rebuild RAID 5 jest bezpieczny?
Nie zawsze. Jeśli w macierzy występują ukryte błędy dysków lub niespójności, proces rebuild może nadpisać dane parzystości i doprowadzić do trwałej utraty danych.

Co zrobić po awarii RAID 5?
Najważniejsze jest natychmiastowe zatrzymanie pracy macierzy. Nie należy uruchamiać odbudowy, inicjalizować woluminu ani podejmować prób naprawy systemowej, ponieważ może to pogorszyć stan danych.

Od czego zależy skuteczność odzyskiwania RAID 5?
Skuteczność zależy przede wszystkim od czasu reakcji po awarii oraz braku dalszej ingerencji w macierz. Im mniej zmian w strukturze RAID po awarii, tym większa szansa na odzyskanie danych.

Czy RAID 5 chroni przed utratą danych?
RAID 5 chroni jedynie przed awarią jednego dysku. Nie zabezpiecza jednak przed awarią wielu dysków, błędami kontrolera ani nieprawidłowym procesem odbudowy macierzy.
